渗漏破损检测
甚致环保渗漏破损检测服务，通过专业的地面电学检测技术，对已建成防渗设施的防渗膜完整性进行全面排查，精准识别并定位渗漏破损点。服务适用于垃圾填埋场、危险废物处置场、污水处理厂调节塘、尾矿库、堆浸浸出场等各类铺膜防渗工程，可在运营状态下或施工验收阶段实施检测。 检测作业依据场地工况分为干式检测和湿式检测两类技术路线。干式检测适用于空池或新建工程验收，通过在膜面铺设高密度电极阵列，注入低压电流，在膜上方测量电场异常，实现渗漏点的快速扫描和精确定位。湿式检测适用于蓄水运营状态，通过水中探针阵列和岸边参考电极，在不影响正常运营的条件下完成渗漏排查，特别适合危险废物蒸发塘和垃圾填埋场渗沥液调节塘。 甚致环保检测团队持有相关专业资质证书，配备自主研发的便携式高精度检测仪器，单次作业最大覆盖面积达50万平方米。检测成果以详细的GIS地图形式呈现破损位置，并附有现场照片、电场数据图及修复建议，为后续防渗修复施工提供精准的技术依据。
技术概述
HDPE土工膜由于其耐化学腐蚀能力强、制造工艺成熟、易于现场焊接，并积累了比较成熟的工程实施经验，广泛应用于环保、垃圾填埋场、水利、化工、冶金、给排水、景观（人工湖）、养殖业、市政建设等各个行业的防渗与防腐工程中。在防渗工程中，土工膜在运输和施工过程中可能产生破损，破损孔洞会影响工程的防渗效果，导致渗漏。因此，土工膜的选材、施工焊接方法及施工质量都有明确的标准和规范。施工过程中需遵循科学的质量保证体系（CQA, Construction Quality Assurance），以确保防渗效果。
- 土工膜铺设阶段：使用电弧法进行渗漏检测，识别生产、运输和铺焊阶段的孔洞
- 覆盖层施工完成后：采用双电极法进行渗漏检测，找出机械破损
- 裸露土工膜渗漏破损检测（电弧法 / 双电极法）
- 砂石土料覆盖渗漏破损检测（覆土后）
- 水覆盖土工膜渗漏破损检测（可参考 ASTM D7007）
- 出具正式检测报告并给出修复建议
原理与方法
然而，根据工程调查结果显示，即使在严格执行施工质量保证程序的情况下，土工膜破损和渗漏仍有可能发生。特别是在土工膜上覆材料完成后，传统方法难以准确定位破损孔洞。电学渗漏检测技术可以有效解决这一问题。通过在施工阶段和覆盖层施工完成后进行检测，可以发现生产、运输或铺设过程中的机械破损，从而提升防渗工程质量和可靠性。调查显示，大部分土工膜缺陷产生于施工阶段，而焊缝失效的情况较少出现。因此，施工过程中应重点关注孔洞和施工破坏问题。
典型场景与示意图
裸露土工膜渗漏破损检测
在生产、运输和铺设施工过程中，土工膜可能出现针孔、刺破或划伤等破损。即使是微小的针孔，当数量较多时，也可能导致渗漏量增加，超过设计要求的最低渗漏率（ALR）。
传统方法：水枪法和水坑法曾用于裸露土工膜检测，但其适用范围有限，无法在多种施工环境中有效应用。
电弧法检测：电弧法适用于表面干燥的裸露土工膜，或覆盖有非导电土工布等有孔隙的人造合成材料的情况。检测要求膜下方具有导电层，如 GCL（复合膨润土垫层）或粘土层。电弧法可在土工膜铺设前阶段发现微小孔洞，提高防渗工程的质量控制水平。
技术参考：检测方法参考 ASTM D7953《Standard Practice for Electrical Leak Location on Exposed Geomembranes Using the Arc Testing Method》。在土工膜上方引入高压，该高压接地到土工膜下方的导电介质；用检测刷扫描土工膜表面，当电流通过破损点时，电流完成回路时会形成可见的电弧，并且电流升高会转换为声音和光警报。
砂石土料覆盖渗漏破损检测
在土工膜上铺设砂石等覆盖土料时，重型施工机械可能是造成土工膜破损的主要因素。施工完成后对防渗层土工膜进行现场完整性渗漏破损检测，是一种经济且有效的技术手段，可发现施工过程中产生的破损孔洞。
完整性渗漏破损检测：该检测在最终施工完成后进行，土工膜衬垫经过施工和负载作用后实施，可用于评估防渗衬层成品的质量。针对砂石土料覆盖的土工膜，可采用双电极法进行渗漏破损检测。
技术原理：在土工膜完整无破损的情况下，上下供电形成的电场相对稳定；当土工膜存在破损孔洞时，孔洞处的渗漏液体会形成导通回路，使破损点相当于局部电源，导致该区域的电场发生变化，测量仪能够检测到这一异常数据。
数据分析：检测到的数据可实时上传至云平台进行分析，从而获得破损孔洞的坐标位置。云平台数据分析系统可生成 2D 平面图或 3D 立体电场电势图，直观展示破损分布情况，为防渗工程质量评估和维护提供科学依据。
检测方法参考：中国标准《生活垃圾填埋场防渗土工膜渗漏破损探测技术规程》（CJJ/T 214-2016），美国标准 ASTM D7007。
水覆盖土工膜渗漏破损检测
在一些蓄水项目中，当无法进行排空检测时，需要在水覆盖的工况下对土工膜进行渗漏破损检测。此类检测可参考 ASTM D7007《Standard Practices for Electrical Methods for Locating Leaks in Geomembranes Covered with Water or Earthen Materials》。
浅水逐点检测（水深 ≤ 50 cm）：检测人员可进入水中，手持探测仪并使用探针进行逐点探测。检测过程中可识别土工膜的缺陷和渗漏，包括补丁、焊缝、针孔和接缝等；异常点通过浮标进行标记。探针采集的数据可上传至云服务器，进行渗漏破损位置分析，作为现场检测的补充。
漂浮拖曳检测（水深 > 50 cm）：当水深超过 50 cm，或水体中存在可能危害人体安全的物质（如危险液体、化学品、污物、厚沉积物或污泥）时，可采用绳索拉动漂浮检测仪的方法进行检测。通过将探头拖过检测区域，采集仪可自动记录电场数据及采集点坐标。
无人勘测船检测（水深 > 1 m）：对于液体深度超过 1 m 的区域，可使用可编程移动勘测船沿预设轨迹采集数据。传感器根据水深调整下放深度，确保传感器距池底不超过 50 cm，从而保证数据采集的有效性和安全性。

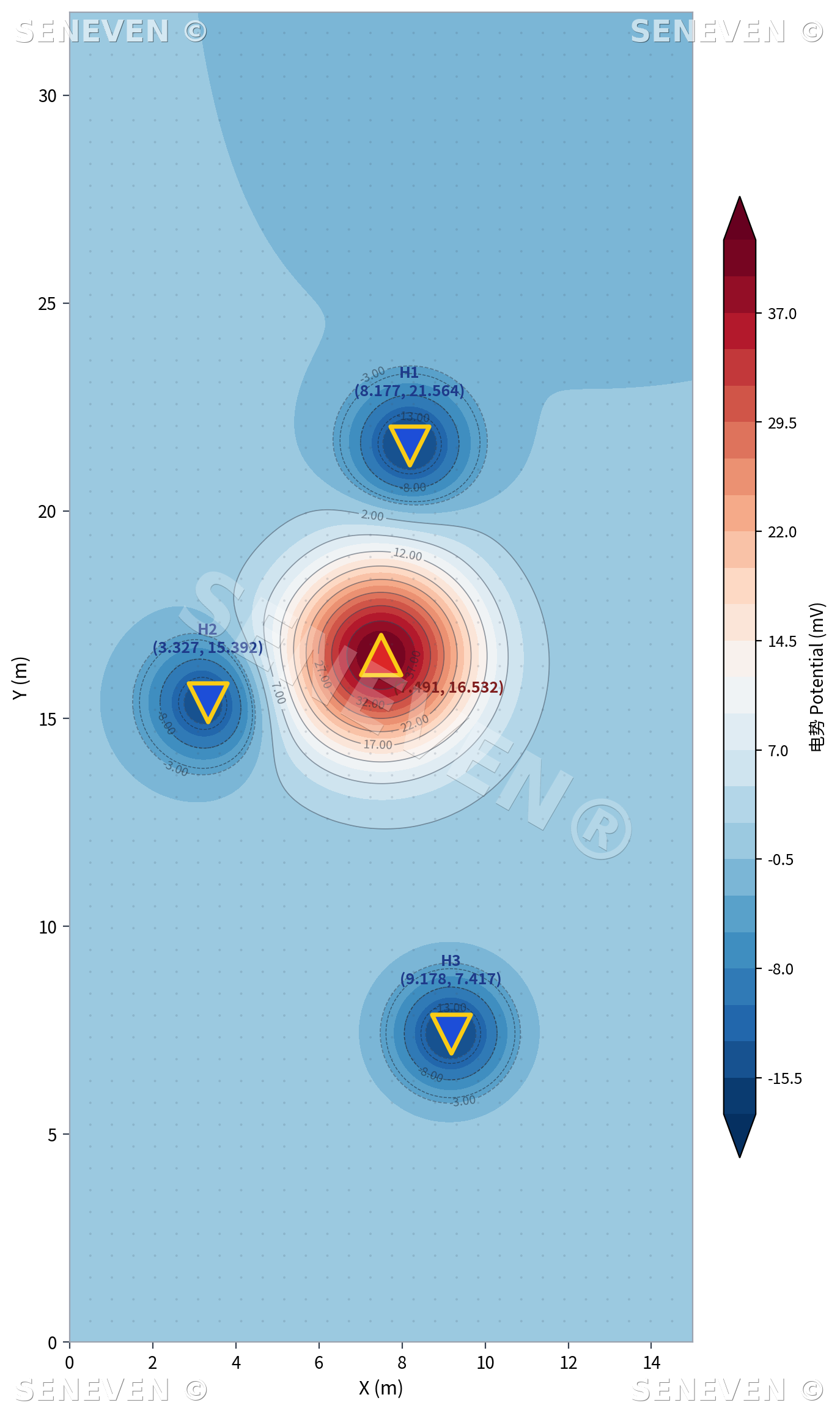

二维等势线分布图
在防渗膜两侧建立稳态电场后,系统采集场地各点电位数据,经反演运算输出二维等势线图。
完好膜下电位平稳呈均匀分布;一旦出现破损,缺陷点周围形成局部低阻通路,等势线在该位置出现明显扰动与汇聚。运维人员可据此快速判断渗漏点位置与扩散范围。

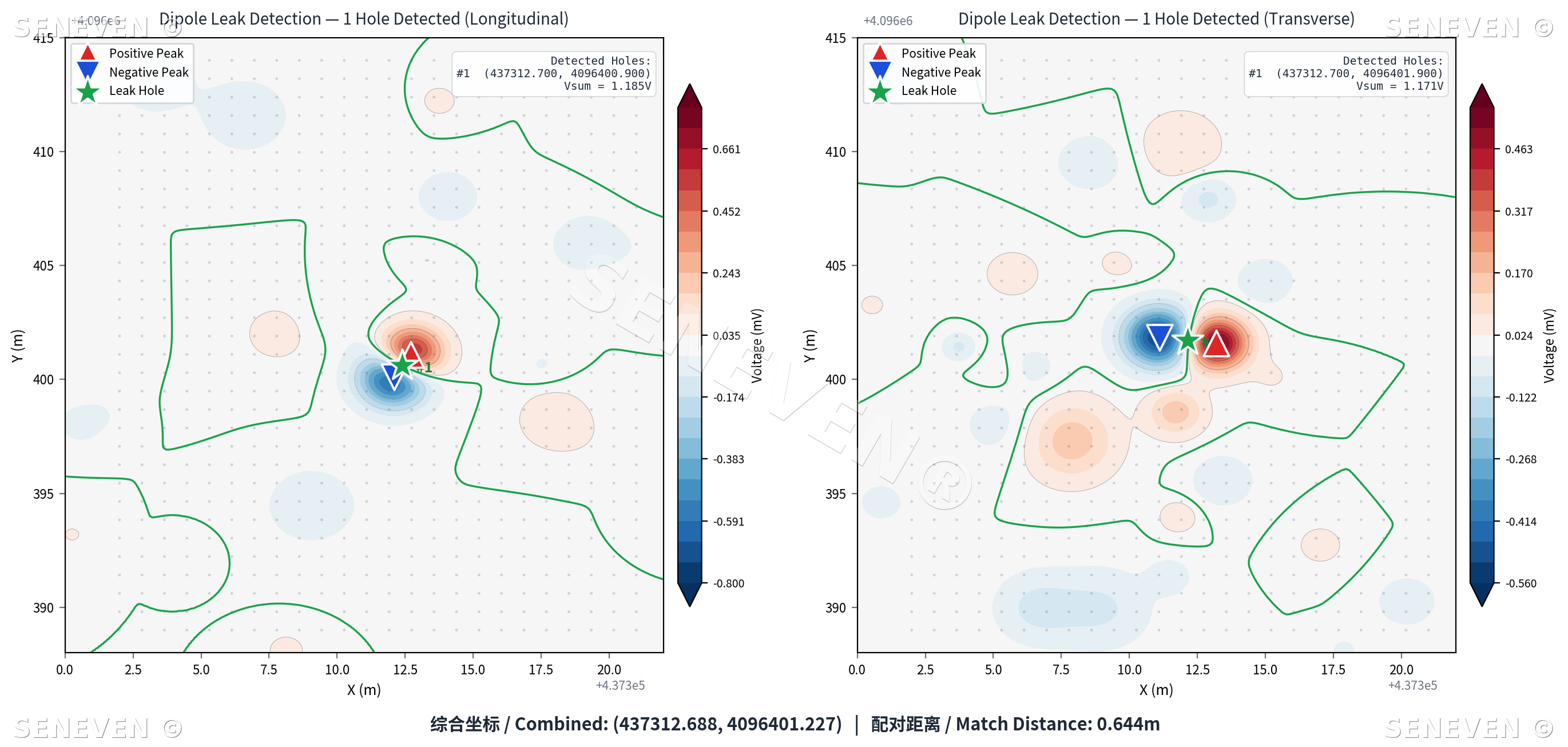

偶极子电势横截面响应
依据 ASTM D7007 双电极法,沿网格在膜上方布设偶极子探针对,逐点采集电位差。
经过破损点正上方时,横截面上电位差出现典型的「正负翻转 + 零点交叉」特征 —— 即漏点的电学指纹。该响应图同时给出漏点深度估计,辅助现场开挖确认。

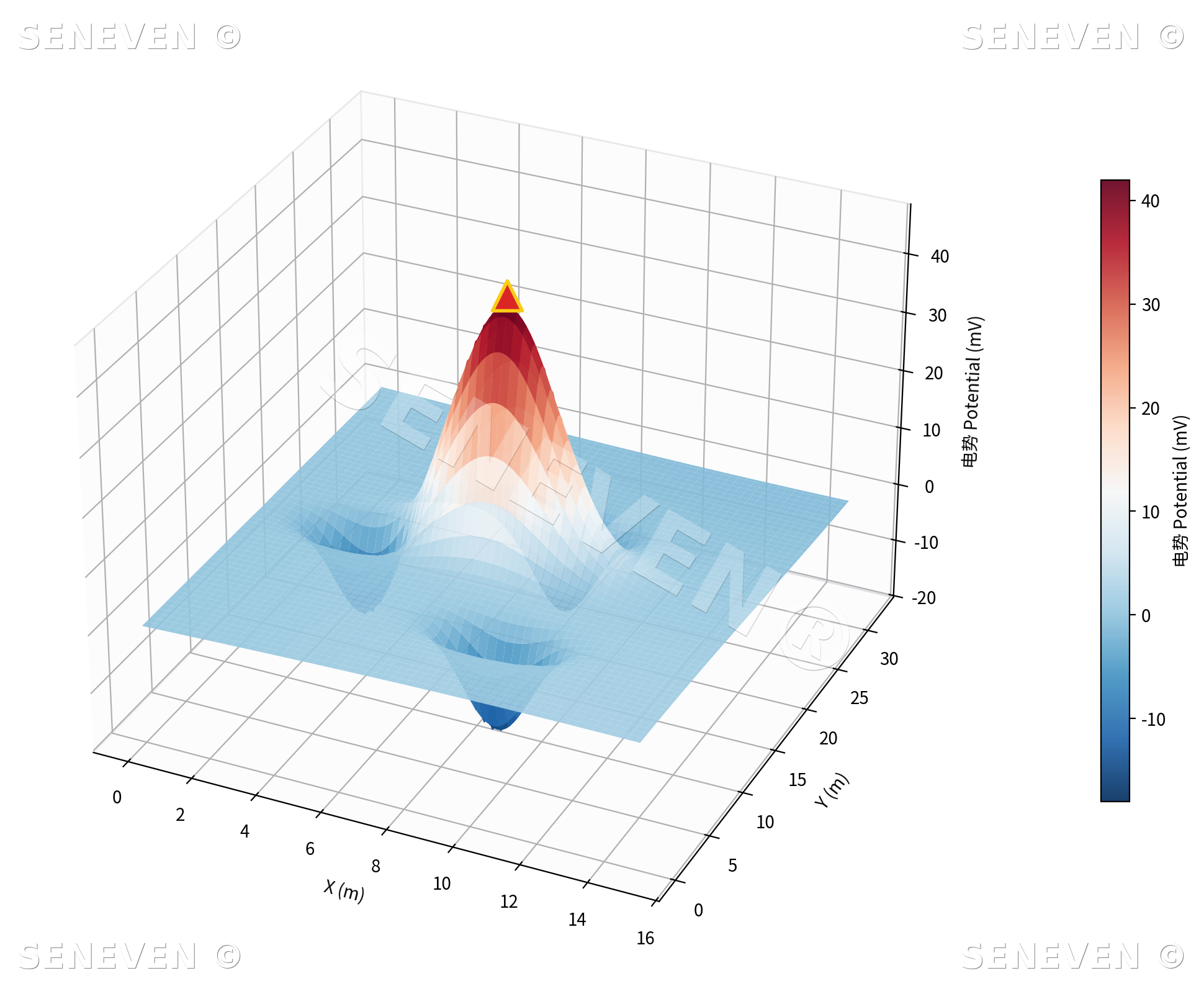

三维电势曲面可视化
将场地全部观测点的电位反演结果在云平台合成为三维电势曲面。
破损点表现为曲面上的明显尖峰,峰高对应渗漏强度,峰位即破损坐标。配合等势线投影、剖面切片与时间序列对比,渗漏从隐蔽缺陷转化为可量化、可追溯的工程数据。
