当土工膜上下界面的摩擦力不平衡时，会在土工膜内部产生张力。本工具用于计算土工膜中产生的拉应力，并与土工膜的容许抗拉强度进行比较，以确定其拉伸稳定性安全系数。
土工膜的上下土层均有剪应力作用于土工膜上。在土工膜上层界面摩擦强，下层界面摩擦弱，由不平衡的摩擦力引起土工膜张力。土工膜张力要求在容许范围内
在平衡状态下，土工膜要求的张应力如下是计算：
作用于有上覆土层的剪应力和拉应力

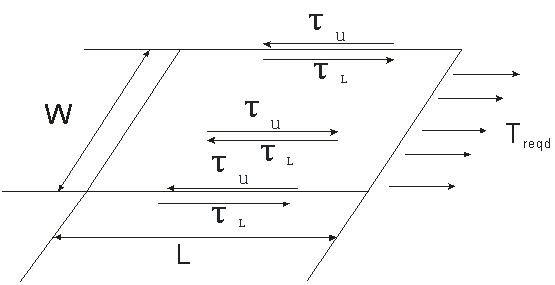

不平衡摩擦力引起的土工膜拉应力
由下面的公式可以得出所需的张力
Treq =[(Cau -Cal )+ γHcosω(tanδU
-tanδL)]L
安全系数由下式计算
Tallow = σallow ·t
符号 |
说明 |
定义 |
Treq |
土工膜单位宽度上需要的张力 |
kN/m |
σallow |
土工膜容许应力 |
kPa |
t |
土工膜厚度 |
m |
Tallow |
土工膜单宽容许张力 |
kN/m |
Cau |
土工膜对上层土的剪应力参数 |
kPa |
δU |
土工膜对上层土摩擦角 |
度 |
Cal |
土工膜对下层土的剪应力参数 |
kPa |
δL |
土工膜对下层土摩擦角 |
度 |
L |
坡长度 |
m |
ω |
坡度 |
度 |
H |
上覆盖土层厚度 |
m |
|
