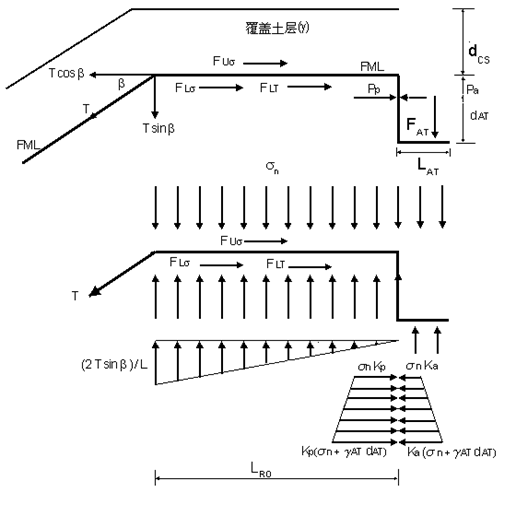

| 锚固沟锚固设计
锚固设计要求防止风或者水流移动破坏土工膜，不允许土工膜受张力。 锚固设计允许土工膜被拉出，但是要避免土工膜被拉伸破坏。一个直接的表达是锚固率，土工膜的锚固率表示如下：
AR=TGMallow /TATallow
| AR |
锚固率 |
| TGM allow |
土工膜容许拉伸应力 |
| TAT allow |
锚固允许拉伸应力 |
根据锚固率 AR 可以判定 :
| AR > 1 |
土工膜可能被拉出 |
| AR= 1 |
处于平衡状态 |
| AR < 1 |
土工膜可能被拉伸撕裂，这是不允许的，需要重新考虑锚固措施 |
TGM allow 由下式得出：
TGM allow =σallow ·t
其中 σallow 为极限应力除以安全系数，安全系数一般取值为 2 。
TATallow 由下式得出：
符号说明
σallow |
土工膜容许应力，极限应力的一半 |
kPa |
t |
土工膜厚度 |
mm |
TATallow |
锚固沟容许应力 |
kN/m |
γcs |
覆盖土容重 |
kN/m2 |
dAT |
锚固沟深度 |
m |
d |
覆盖土层厚度 |
m |
LRO |
土工膜伸出长度 |
m |
LAT |
锚固沟锚固长度 |
m |
δL |
土工膜伸出部分和土的摩擦角 |
度 |
δAT |
锚固沟内土工膜黄回填土的摩擦角 |
度 |
φ |
覆盖土内摩擦角 |
度 |
β |
边坡坡度 |
度 |
FS |
安全系数 |
|
FUσ |
上覆土从对土工膜施加的剪切应力 ( 可以忽略不计 ) |
|
FLσ |
土工膜下的剪切应力 |
|
FLT |
土工膜垂直剪切应力Tallow |
|
F AT |
土工膜和锚固固壁间摩擦力 |
|
σn |
施加于上覆土层上的外力 |
|
|
