在边坡顶部，土工膜和复合排水网通常需要水平伸出并埋入锚固沟中以提供足够的锚固力。本工具提供三种锚固方式的设计计算：水平锚固、V型锚固和锚固沟锚固。
- 水平锚固伸出长度设计: 计算防止衬垫沿斜坡向下滑动所需的最小水平伸出长度。
- V型锚固设计: 分析V型锚固沟的锚固能力，通过计算锚固率来判断是土工膜被拉出还是发生拉伸破坏。
- 锚固沟锚固设计: 分析标准锚固沟的锚固能力，计算锚固率以确保设计的安全性。
1、水平锚固伸出长度设计
如下图所示，由平衡方程推导出设计方程。

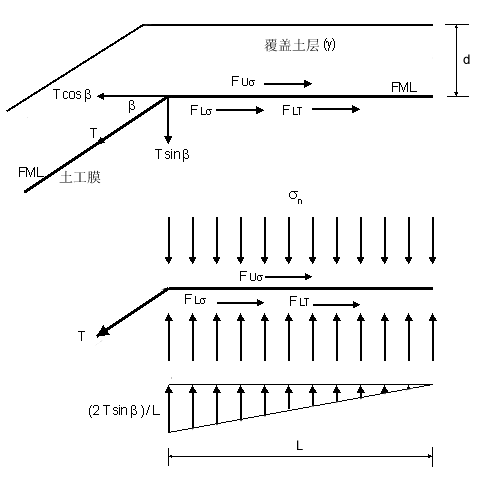

水平锚固断面和受力图
 得出
qL 定义为覆盖土层的压力， = 容重 γcs × 厚度 dcs
符号定义
符号 |
说明 |
定义 |
Tallow |
土工膜单宽容许应力，取极限应力或强度的一般 |
kN/m |
δL |
土工膜和覆盖土的摩擦角 |
度 |
β |
斜坡坡度 |
度 |
γcs |
上层覆盖土层容重 |
kN/m3 |
dcs |
覆盖土层的厚度 |
m2/s |
LRO |
伸出长度 |
m |
数据输入
|
